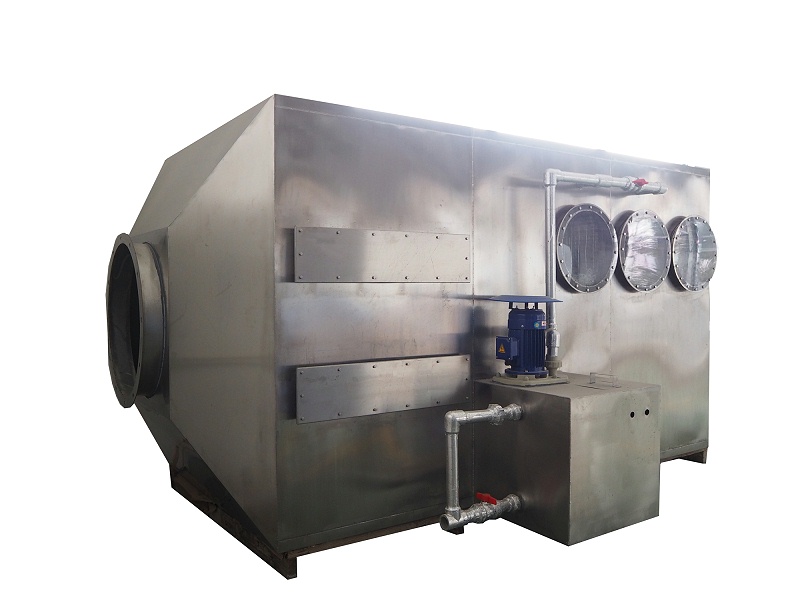

噴淋塔根據形狀的不同分為立式噴淋塔和臥式噴淋塔。受地方限制或安裝室內時一般使用臥式噴淋塔。臥式噴淋塔采用方形塔體，用法蘭分段聯接而成。具體由貯液箱、塔體、進風段、噴淋層、填料層、旋流除霧層、出風錐帽、觀檢孔等組成。
臥式噴淋塔原理
廢氣由一側進入臥式洗滌塔，氣流的運動方向和噴淋的方向是交叉的，由于結構緊密，大大降低了處理系統的高度。酸霧廢氣由風管引入凈化塔，經過填料層，廢氣與氫氧化鈉吸收液進行氣液兩相充分接觸吸收中和反應，酸霧廢氣經過凈化后，再經除霧板脫水除霧后由風機排入大氣。吸收液在塔底經水泵增壓后在塔頂噴淋而下，然后回流至塔底循環使用。凈化后的酸霧廢氣達到國家排放標準的排放要求，低于國家排放標準。

臥式噴淋塔特點

1、凈化效率高，操作簡單；
2、使用壽命長，耐酸堿；
3、能耗量低，適用廣泛。
